湘潭中基ZJY46H型組合式減壓閥
——降噪及氣蝕性能試驗
湘潭中基 董英杰
一、 概述
我公司生產的ZJY46H活塞式減壓閥在一些高水頭電站（水頭200m以上）使用一年后，部分用戶反映主閥節流錐有氣蝕和沖蝕的現象；同時，減壓閥運行噪聲也偏高。雖然以上問題沒有影響減壓閥的正常運行，但我公司針對電站反映的問題進行了分析，并進行了一系列改進試驗，取得了良好結果。
ZJY46H型組合式減壓閥具有高減壓比、大流量、穩定性好、使用壽命長、一級減壓的特點。但在高減壓比的工況下運行時，由于能量消耗的形式體現，運行噪聲和氣蝕的現象也是不可避免的。在分析這一現象時，我們認為：合理的過流面積的幾何形狀可有效地減小流阻，同時有效地減少噪聲和氣蝕程度。
為此，我們?cè)O(shè)計了兩個改進型DN150節流錐S1#和S2#，和缸套閥座組合件，先在公司的試驗臺上進行試驗，S2#節流錐和缸套閥座組合件，取得了明顯的預計效果；然后我們又到云南計堵河水電站進行了現場試驗，雖然這次試驗因時間原因沒有按計劃全部做完，但仍可證明這次改進有著良好的效果。
二 試驗思路
因?yàn)闅馕g的發生總是伴隨著噪聲增大，故通過測試閥內水流噪聲而可間接判斷氣蝕性能。
先在公司內部的試驗臺上進行工廠試驗，取得良好的效果后適時再到水電站進行現場試驗。通過對改進節流錐與原型節流錐的試驗數據比較，即可得出改進節流錐的性能結果。
三 工廠試驗
1、工廠試驗簡介
1.1、工廠試驗臺
如圖1 所示：B為多級泵；A為被測減壓閥；C為安全泄壓閥。試驗系統開啟后，將P1高值調整為1.9MPa，然后在分別設定P2為各不同值，在各值中改變P1值，觀測在不同工況下的運行穩定性和噪聲。
1.2、試驗方式
用兩個改進型DN150節流錐S1#S2#和一個原型節流錐S0#和相對應的缸套閥座組合件，先后裝入減壓閥閥體內在試驗臺上進行試驗，通過給定出口壓力、調節進口壓力，測試主閥不同開度條件下的噪聲分貝值，即可比較不同節流錐的性能差異。
2.工廠試驗數據及初步判斷
工廠試驗結果見表一：

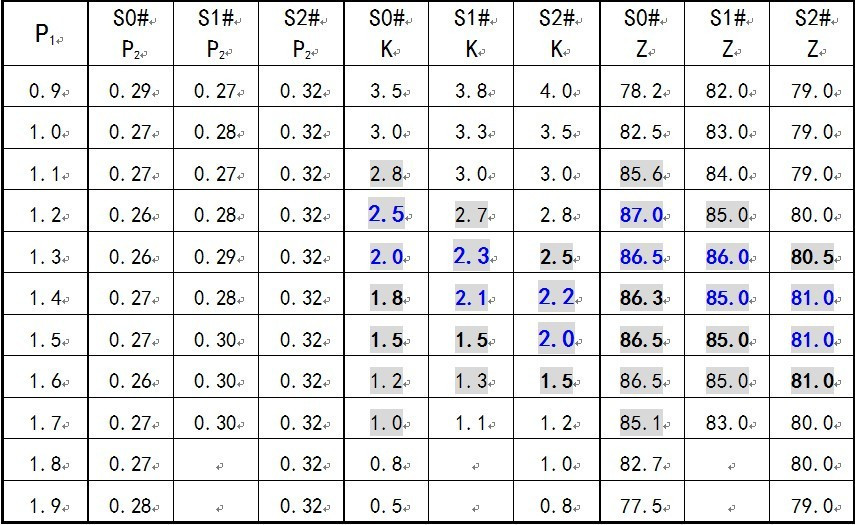

表一：工廠試驗結果
注：P1為進口壓力(MPa)；P2為出口壓力(MPa)；K為主閥開程；Z為噪聲聲壓級(dB)。
由表一可知，改進型節流錐S1#的降噪性能比原型節流錐S0#稍好，而改進型節流錐S2#降噪性能好。
因水泵流量所限，工廠試驗參數不足以說明問題。因此我們選擇了云南計堵河電站進行電站運行現場試驗。
四 現場試驗
1、計堵河水電站及減壓閥使用情況簡介
計堵河二級水電站位于云南省怒江州瀘水縣稱桿鄉計堵河上，電站裝機容量為2×6300kW，為引水式電站。機組技術供水采用自流減壓供水和水泵供水方式，單機組技術供水流量為150m3/h；水頭為260m～240m。因水泵運行故障率高，所以自流減壓供水為主供水。
2、機組自流減壓供水系統簡介

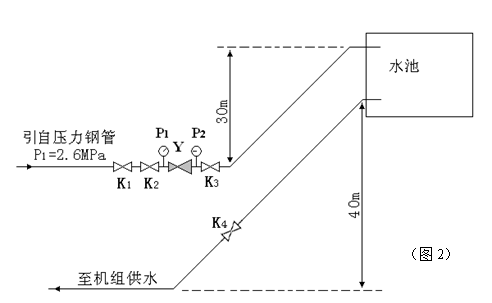

如圖2所示：在壓力鋼管進機組處的位置附近取水。K1、K2分別這取水閥和工作閥，Y為ZJY46H-40C DN150減壓閥。P2的壓力整定為0.6MPa，減壓后的水直供水池，再由水池供兩臺機組用水。調節閥門K3為合適的過流面積。改進前的單臺ZJY46H-40C DN150減壓閥的流量在滿足兩臺機組運行時，運行噪音為118dB。
3、自流減壓供水系統工作狀況
計堵河水電站以前曾用國外某公司生產的膜片差壓式DN150減壓閥兩臺作兩級減壓，使用不到半年即損壞，無法再用。后改用我公司生產的ZJY46H型組合式減壓閥一臺作一級減壓，使用一年后，雖然噪聲偏高，節流錐有沖蝕和氣蝕，但仍能使用。
由于電站生態環境較差，植被破壞嚴重。水中的雜質主要為石英砂。由于高速水流產生的氣蝕，再加上石英砂的磨蝕，減壓閥的運行環境很差。這就需要對減壓閥進行合理的改進，保證在惡劣環境下運行的減壓閥有良好的適應性，以保證電站的正常運行。
4、現場試驗簡介
計堵河水電站在八月下旬因故需停電一天，我們趁這個時機趕到水電站進行現場試驗。原計劃試驗S2#節流錐和S0#節流錐及對應的缸套閥座組合件，以作比較。但因兩次試驗間隔的準備時間（減壓閥前截止閥不能關死，需壓力鋼管泄水和灌水）過長，為不影響按時發電，只試驗S2#節流錐而未能進行S0#原型節流錐的試驗。
另外，只有減壓閥后有壓力表，而減壓閥前沒有，也沒有流量計。這對試驗造成一定的不便。
在S2#節流錐試驗過程中及后正式發電投入運行時，用戶評價：噪聲明顯減小，振動微弱。
5、現場試驗數據及初步判斷
現場試驗結果見表二和表三：

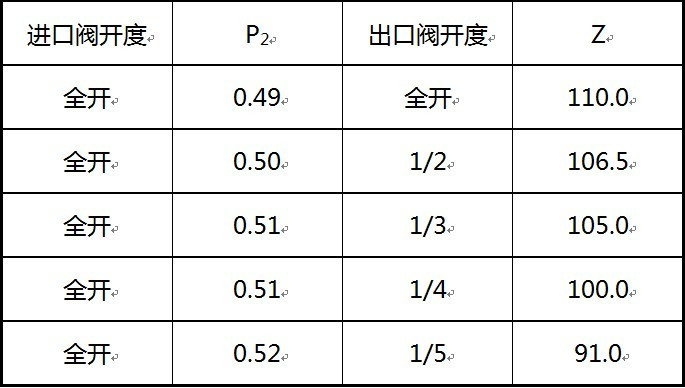

表二 ：現場試驗結果（一）
注：1)符號同表一。2)減壓閥主閥全開程為28mm。3)調節桿預壓高度為89mm。
由表二可知，出口閥開度從全開到1/2開時，減壓閥的出口壓力變化很小，不影響機組運行。此時通過減壓閥的水流噪聲有較大降低。

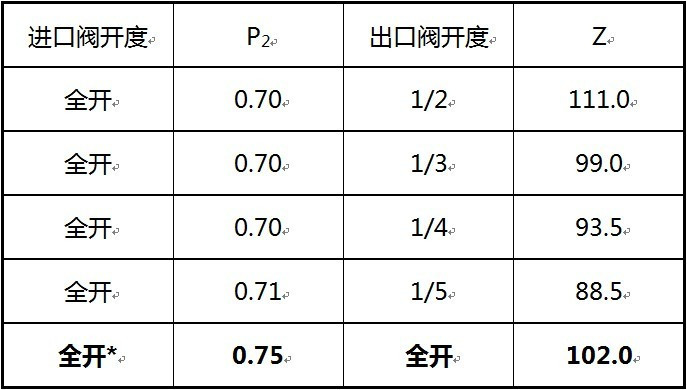

表三 ：現場試驗結果（二）
注：1)符號同表一。2)減壓閥主閥全開程為28mm。3)帶*號的調節桿預壓高度為63mm，是當前的發電投運狀態。其余的調節桿預壓高度為89mm。
對比表二和表三，可以發現：
1)當出口壓力調高后，水流噪聲降低約6～7 dB。
2)在表二中，出口閥開度變化后，水流噪聲從110.0 dB降到91.0 dB，降幅為19 dB；在表三中，水流噪聲則從111.0 dB降到88.5 dB，降幅為22.5 dB。
3)試驗完成后，應電站要求，將ZJY46H-40C DN150減壓閥的P2值整定為0.7MPa,調節出口閥K3滿足兩臺機組運行的流量要求。即時工況的噪聲為89.5dB。
五、綜合分析
一般來說，減壓閥的水流噪聲與水通過節流錐產生的渦流直接相關，而渦流與節流錐的幾何形狀、附近的流道及流速有關，而流速又與節流錐的開度和前后壓力差有關。
選擇合理的節流錐形狀，可以減小流阻系數及相應的渦流影響；增加主閥調節桿的預壓量，可以增加水的流量而降低通過節流錐過流面的流速（實際上是流阻損失減少）。通過這種方式，我們可以有效降低減壓閥的水流噪聲。
六、結論
1)S2#節流錐對降低減壓閥的水流噪聲是有效的。
2)S2#節流錐的穩壓性能是可靠的。
3)輔以增加主閥調節桿的預壓量對降低減壓閥的水流噪聲也是可行的。
七、進一步改進思考
1)主閥節流錐的幾何形狀仍可考慮進一步優化。
2)節流錐附近的流道今后可以考慮改進。
3)過流面易氣蝕和沖蝕處可以考慮選擇更好的耐磨材料。
