產品概述

ZJ46H活塞式減壓閥是湘潭中基電站普及制造有限公司新的第七系列專利技術產品，專為水電站技術供水系統提供穩定可靠的冷卻水源。

大應用裝機：800MW（向家壩水電站）
大應用供水：5000m3/h
高應用水頭：370m
大減壓比：12：1

規格型號
SpecificationandModel

1-湘潭中基電站普及制造有限公司產品代碼
2--減壓、穩定。穩流活塞式調節閥
3-法蘭連接
4--組合式
5-閥座、截留錘密度材料（H：不銹鋼，硬密封；X：橡膠，軟密封）
6-公稱壓力(bar，16/25/40/64)
7-閥體材料（Q:球墨鑄鐵C:鑄鋼P(yáng):不銹鋼）
8-功能代號
①：單反饋、可反沖排污型
②：雙反饋、可反沖排污型
③：單反饋、可反沖排污型、內鎖定保護性
④：雙反饋、可反沖排污型、內鎖定保護性
9–自動型號（Q1自動排污Q2自動排污，遠程監控）

ZJY46H型減壓閥結構形式
Typeofconstruction
如右圖所示,ZJY46H活塞式減壓閥是由主閥和反饋系統組成。圖中所示為功能代號④的產品：雙反饋?？煞礇_排污、內鎖定保護型。

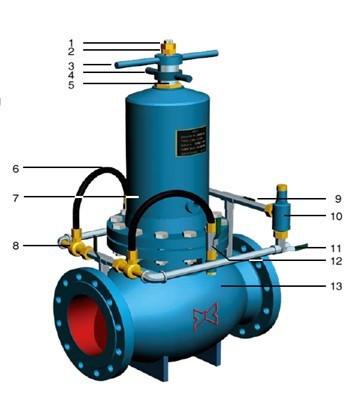

外形結構：
1–安全拉桿
2–安全鎖定螺母
3–調節扳桿
4–起吊螺母
5–鎖緊螺母
6–壓力導管
7–閥蓋
8–射流泵
9–三通轉換閥
10–控制閥
11–排污閥（排放水中雜質．自動排污型為電磁閥）
12–出口壓力鎖定閥
13–閥體

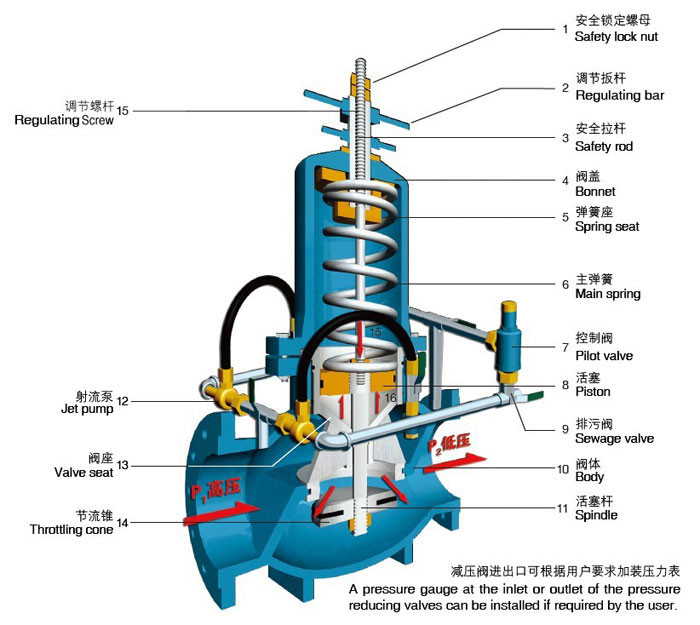

減壓閥內部結構及技術特點
